Стенд сход-развал с датчиками Hawkeye PA100/17N-200ML1

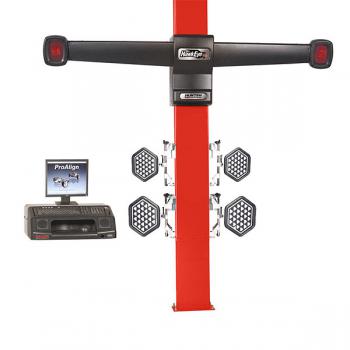

Стенд сход-развал с датчиками Hawkeye Hunter Engineering Company PA100/17N-200ML1


Стенд сход-развал с датчиками Hawkeye Hunter Engineering Company PA100/17N-200ML1

Уточняйте цену по телефону
Сейчас нет в наличии. Товар ожидается.

Технические характеристики:

Консоль ProAlign без кабинета; Монитро LCD 17"; Мульти-D, 2 камеры, механический лифт, гексагональные мишени, адаптеры колесные 10"-24,5"; круги поворотные.

Описание:

1. Датчики Hawkeye HS200ML1E



Исполнение с ручным приводом траверсы видеокамер. Диапазон перемещения траверсы составляет 1143 мм при отсутствии кронштейнов хранения адаптеров и мишеней на колонне или 990 мм при их установке. Возможна совместная работа с любой PA консолью.

Используют Мульти-D технологию моделирования для получения точных измерений.



2 цифровые видеокамеры высокого разрешения непрерывно контролируют положение колесных мишеней в пространстве и обеспечивают мгновенную обработку получаемых данных и передачу результатов в консоль стенда.



4 стандартные мишени:

Имеют небьющиеся отражатели и ударопрочные корпуса;
Не имеют электроники и не требуют калибровки.


4 самоцентрирующихся колесных адаптера с рабочим диапазоном от 10” до 24,5”.

Примечание: Для обслуживания колесных дисков диаметром до 28” требуются расширители 20-1792-1.



4 кронштейна хранения колесных адаптеров с мишенями для монтажа на колонну, кабинет или стену (требуется комплект 20-2187-1), ножничный подъемник или стойки 4-х стоечного подъемника.

Режимы измерений:

«Текущая плоскость» – УУК автомобиля определяются относительно плоскости образуемой мишенями.
Способы компенсации биений:

Прокатывание – быстрая процедура;
Подъем осей – используется при невозможности или затруднении в выполнении прокатывания автомобиля. Мишени могут быть скомпенсированы в любом порядке.
2. Консоль PA100E



ProAlign система развал-схождения без кабинета. Работает под управлением операционной системы Linux.

Особенности:

Надежная и простая моноплатная конструкция;
Современный высокоскоростной процессор Intel с низким энергопотреблением;
Операционная система и ПО ProAlign содержатся на сменном картридже;
Поддержка USB.
Встроенный модуль инфракрасного приемника для пульта дистанционного управления (Пульт заказывается отдельно).
В комплектацию входят:



Фиксатор педали тормоза.



Фиксатор рулевого колеса.

Клавиатура (рус./англ. язык);

Мышь оптическая;

Руководство пользователя.

3. Монитор LCD 17”*



Формат изображения 3:2. Крепление монитора не предусмотрено.

4. ПО ProAlign®





ПО ProAlign имеет аналогичные флагманским системам (WA) базу данных спецификаций автомобилей и ключевые функции регулировки:



WinToe® – Гарантирует правильное положение рулевого колеса без повторных регулировок и использования фиксатора руля. Регулировка схождения осуществляется по диаграммам «рулевых тяг»!!!



Fast caster/SAI – Позволяет получить данные по продольному, поперечному наклонам поворотного шкворня и прилежащему углу за одно измерение.



CAMM® (Монитор перемещения рычагов подвески) – Обеспечивает быструю и эффективную регулировку подвески на двойных поперечных рычагах с регулировочными шайбами, двойными эксцентриками или пазами. Пошаговые иллюстрации позволяют сделать все с первого раза.



Shim-Select® II – Быстро рассчитывает правильное положение шайбы переменной толщины, в зависимости от типа, для одновременной регулировки развала и схождения задних колес автомобиля. Не нужно обращаться к запутанным диаграммам и таблицам.



Измерение высоты посадки – Поддерживает автоматический ввод данных с помощью электронного измерителя, встроенного в пульт ДУ.



Измерение симметрии – Обеспечивает мгновенный доступ к данным по симметрии и смещению осей для определения необходимости выполнения кузовного ремонта или выявления факта восстановления после аварии.



Регулировочные иллюстрации – Помогают при помощи графических изображений и текстовых OEM рекомендаций разобраться в процедурах регулировки.



Управление работой – Позволяет сохранить информацию о заказчике и данные УУК автомобиля в базе данных заказ-нарядов.

Примечание: Требуется USB flash-накопитель.



Распечатка данных – Помогает показать клиенту с помощью цветных распечаток результат проделанной работы.

Инструкция:

Инструкция в электронном виде отсутствует
